Электрические обогреватели — крайне востребованное устройство для жителей квартир, домов или коттеджей. Конвекторные радиаторы относятся к отопительным приборам конвективного типа, в которых передача тепловой энергии нагревательного элемента воздуху отапливаемого помещения происходит методом конвекции. Так, конвектор-радиатор, оснащенный кожухом, передает до 90—95 % тепловой энергии методом конвекции от общего теплового потока.
Электрические обогреватели являются дополнительным источником тепла, сделают пребывание в помещении наиболее комфортным. Существует множество различных типов электрических обогревателей: масленые, конвекторные, тепловые, воздушные, инфракрасные. Как правило, конвекторные отопительные приборы изготовляют с электрическим обогревом, реже подсоединяют к системе горячего водоснабжения.
УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ КОНВЕКТОРНОГО РАДИАТОРА
Конструкция конвектора состоит из двух основных элементов: трубчато-ребристого теплообменника и кожуха.
Поступление холодного воздуха помещения происходит через нижнюю открытую часть вертикального прямоугольного кожуха. Проходя вдоль поверхности нагрева прибора, воздух нагревается. За счет разности плотностей горячего и холодного воздуха возникает его естественная циркуляция — конвекция. В верхней части кожуха конвектора размещена решетка для отвода нагретого воздуха. Наклоненные ребра решетки обуславливают оптимальное направление теплового потока.
Путем использования встроенного вентилятора, который нагнетает поступающий холодный воздух на поверхность нагрева, добиваются увеличения теплообмена конвекторного радиатора. Некоторые модели конвекторов со встроенным вентилятором пригодны для использования в помещениях с повышенной влажностью воздуха. Циркуляция теплового потока способствует в таких помещениях ускоренному их прогреву и уменьшению влажности. Корпус приборов, работающих в условиях повышенной влажности, выполняют из оцинкованного стального листа, покрытого белым лаком.
Конвекторы-радиаторы со встроенным вентилятором поставляют в двух исполнениях: с электрическим обогревом 300—1200 Вт и с подводом горячей воды.
Кожух отопительного прибора выполняет две задачи:
- способствует увеличению циркуляции воздуха у поверхности теплообменника;
- выполняет защитно-декоративную функцию.
Опытным путем установлено, что при увеличении высоты кожуха с 250 мм до 600 мм теплоотдача конвекторного радиатора с кожухом возрастает на 20 %.
Программное управление конвектором-радиатором обеспечивает поддержание заданной температуры отапливаемого помещения, снабжено памятью, запоминающей программные настройки прибора в течении 10 часов в случае аварийного отключения электроснабжения.
В нижней части кожуха конвектора, в зоне поступления холодного воздуха устанавливается датчик температуры. Во время проветривания помещения или в случае возникновения случайных сквозняков, он обдувается струей более холодного воздуха. Это является сигналом задержки включения прибора на комфортный или максимальный режимы работы.
Электродные регуляторы обогрева с высокой точностью приспосабливают реальную тепловую мощность конвекторного радиатора к потребностям в тепле. Его функциями является поддержание заданной температуры и энергосбережение. Включение/выключение отопительного прибора происходит в зависимости от разности текущей и заданной температур. При снижении температуры происходит автоматическое включение конвектора до момента достижения заданного значения. При отключении прибора теплообмен происходит за счет тепловой инерционности.
Реле времени позволяет автоматически переключать отопительный прибор на необходимый режим работы в заданное потребителем время. Встроенный электродный термостат производит автоматическое переключение режимов работы прибора.
Вследствие малой теплопередачи применение конвекторов без кожухов ограничено. Для получения заданной температуры в отапливаемом помещении таким прибором необходимо увеличение площади нагрева радиатора. Возникает необходимость установки отопительных приборов в два ряда, что придает помещению неэстетичный внешний вид.

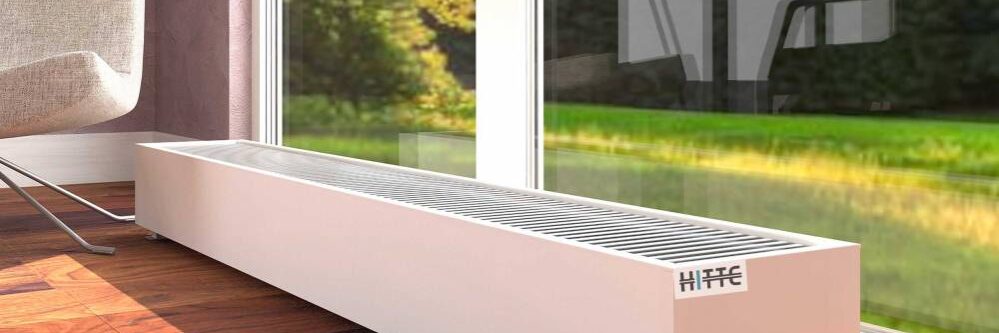

НАСТЕННЫЕ И НАПОЛЬНЫЕ КОНВЕКТОРНЫЕ РАДИАТОРЫ
По способу установки конвекторные отопительные приборы делятся на радиаторы напольного и настенного исполнения и конвекторы, встраиваемые в структуру пола.
Большинство напольных и настенных конвекторов-радиаторов изготовляют с медно-алюминиевым теплообменником. Гофрированная поверхность алюминиевых ребер способствует увеличению контактной поверхности и высокой производительности при небольших габаритных размерах. Небольшой объем воды в теплообменнике обуславливает возможность оперативной регулировки теплового режима в помещении.
Большинство моделей монтируют малошумными тангенциальными вентиляторами. В результате применения принудительной конвекции повышается объем циркулирующего воздуха, а, следовательно, ускоренный нагрев помещения. Если вы решили установить электрические обогреватели, нужно оценить преимущества каждого типа и обладать основной информацией об их отличительных характеристиках. Электрические обогреватели – самый лучший вариант дополнительного источника тепла в помещении.
Температура стенок кожуха современных конвекторов-радиаторов не превышает 60 ºC, что обуславливает целесообразность их применения в детских дошкольных и школьных учреждениях, больницах, поликлиниках и т.д.
Как правило, напольные конвекторы-радиаторы комплектуются крепежными кронштейнами для:
- готового пола;
- монтажа в стяжке;
- настенного монтажа.
КОНВЕКТОРНЫЕ РАДИАТОРЫ, ВСТРОЕННЫЕ В СТРУКТУРУ ПОЛА
Конструктивно конвекторные радиаторы, встроенные в структуру пола состоят из теплообменника и металлического корпуса, закрытого сверху декоративной решеткой.
Главным элементом конвектора является теплообменник, изготовленный, как правило, из медных труб, оребренных алюминиевыми пластинами с шагом до 6 мм и имеющими гофрированную поверхность. Волнистая поверхность ребер обеспечивает увеличение площади нагрева отопительного прибора, а, следовательно, повышение теплообмена и прочности пластин.
Конструкция теплообменника обеспечивает быстрый нагрев холодного воздуха при малом количестве теплоносителя, что способствует созданию идеальных условий для точного регулирования температуры. Количество теплообменников, устанавливаемых в отопительный прибор, определяет ширину конвекторного радиатора. Длина конвекторов варьируется от 0,8 м до 5 м.
Конвекторный отопительный прибор монтируется в конструкцию пола. Декоративная крышка, закрывающая его, находится в одной плоскости с поверхностью пола. Защитная декоративная решетка поставляется в рулонном исполнении. Она является съемным элементом и обеспечивает простоту очистки и технического обслуживания конвекторного радиатора. Данный тип конвекторов-радиаторов изготовляют с естественной и принудительной конвекцией.
Использование малошумных вентиляторов тангенциального типа значительно повышает теплообмен конвекторных отопительных установок.
Усовершенствованная конструкция современных моделей конвекторов с принудительной конвекцией, встраиваемых в пол обеспечивает попадание в теплообменник не только воздуха, нагнетаемого вентилятором, но и воздуха, всасываемого по длинеприбора методом индукции. Через сопла, расположенные под теплообменником холодный воздух равномерно прокачивается в область нагрева. Такое конструктивное решение системы подачи воздуха позволяет эксплуатировать конвекторы с одним вентилятором длиной в 5 м с высокой эффективностью.
К управляющим и регулирующим устройствам конвекторных радиаторов относятся:
- программируемый термостат или термостат с таймером, выполняющий функции комнатного термостата и таймера. С его помощью задается температура в помещении, температура ночного режима работы отопительного прибора. Дисплей отражает значение реального температурного режима в отапливаемом помещении.
- электронное устройство регулирования скорости вентилятора, предназначенное для плавного регулирования данной величины. Выполнение функции управления частотой вращения вентилятора обеспечивается регулятором частоты вращения комнатного термостата с соответственной функцией. Плавное регулирование частоты вращения производится на регуляторе с помощью поворотной ручки. На лицевой панели комнатного термостата рассоложены: ручка для задания температуры, устройство переключения в экономичный режим работы, выключатель с сигнальной лампочкой.
Монтажными преимуществами конвекторов, устанавливаемых в структуру пола, являются:
- возможность их размещения под любым необходимым потребителю углом;
- разнообразие материалов, из которых изготовляют декоративные решетки;
- подсоединение водяного контура может производиться по одному из вариантов: с торца, сбоку, или снизу через предусмотренные для этой цели отверстия;
- использование выемок необходимой формы, которые допускают установку отопительных приборов при наличии таких строительных конструкций здания, как колонны, опоры, перегородки и т.д.
Современные модели конвекторов-радиаторов, встраиваемых в структуру пола, обладают рядом достоинств по сравнению с предыдущими модификациями. Им присущи такие положительные свойства:
- высокая эффективность;
- размещение теплоносителей на звукопоглощающей основе;
- возможность выбора длины отопительного прибора;
- экономия энергии при высоком КПД;
- изготовление декоративной решетки с резиновой опорой, что препятствует возникновению шума при ходьбе и предотвращает скольжение решетки в установочных пазах;
- изготовление прутков решетки округлой формы;
- практичность использования заключается в возможности замены отдельных изношенных прутков;
- возможность регулировки конвектора по высоте с помощью юстировочных блоков;
- на период монтажных работ предусмотрено использование специальной монтажной крышки во избежание повреждений прибора;
- комплект поставки конвектора предусматривает электрическое и водяное подключение без проведения дополнительных предварительных работ.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Конвекторные радиаторы применяются для обогрева жилых домов, офисных учреждений, магазинов, мест, предназначенных для отдыха людей: театры, кинотеатры, концертные залы и т.д.
В помещениях, конструкция которых имеет большие оконные поверхности, конвекторные отопительные установки совместно с функцией обогрева выполняют функцию защиты стеклянных поверхностей от образования конденсата.
Для достижения максимальной эффективности, встраиваемые в пол конвекторы целесообразно размещать как можно ближе к окну и монтировать теплообменником к стеклянной поверхности. При такой установке отопительного прибора тепловой поток поднимается вдоль поверхности окна и способствует его нагреву, что препятствует образованию конденсата.
Внимание! Монтаж конвекторных радиаторов должен проводиться исключительно специалистами фирм, аттестованными для проведения такого рода работ.
